● *加載實現軟件全自動控制、伺服反饋,最大垂直力為1.2kN,水平剪切力為5kN,能夠進行快剪、標準固結剪、往復剪切,自帶LCD顯示,并配套20位按鍵

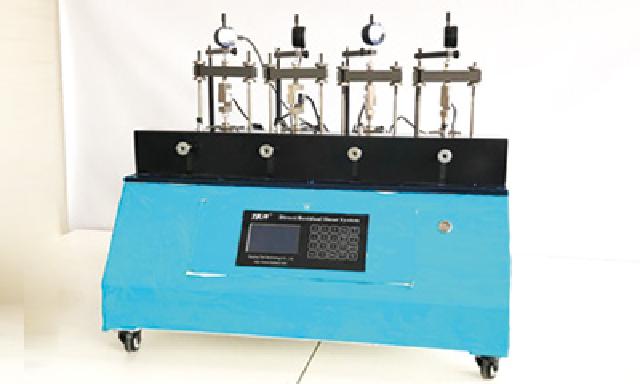

● 四聯結構,上、下剪切盒直徑為61.8mm,試樣高度20mm
● 垂直加載系統:最大法向力1.2kN,控制精度+/-3N,法向應力通過垂直力傳感器閉環控制,量程1200N,分辨率1N,精度+/-0.1%F.S,采用伺服氣壓加載系統
● 水平加載系統:最大剪切力5kN,控制精度+/-3N,剪切應力通過剪切力傳感器測量,量程5000N,分辨率1N,精度+/-0.1%F.S,采用伺服步進電機加載系統,流變測試模塊通過荷重傳感器伺服控制
● 垂直位移采用數顯千分表傳感器,量程12.7mm,分辨率0.01mm,并且實現數據計算機實時采集
● 垂直位移采用數顯表傳感器,量程12.7mm,分辨率0.01mm,并且實現數據計算機實時采集
● 剪切速度:0.0001~2.4mm/min,無級調速
● 一套計算機采集、加載控制軟件:標準固結模塊、標準剪切模塊、快剪模塊、流變模塊
● 自帶240×128LCD和20位多功能按鍵,實現手動伺服控制和計算機全自動伺服控制
● 電源電壓:交流110/220V 50Hz,最大功率300W
● 儀器工作環境溫度:0℃~45℃
